聯軸器不對中的振動機理——剛性聯軸器不對中

聯軸器不對中的振動機理——剛性聯軸器不對中

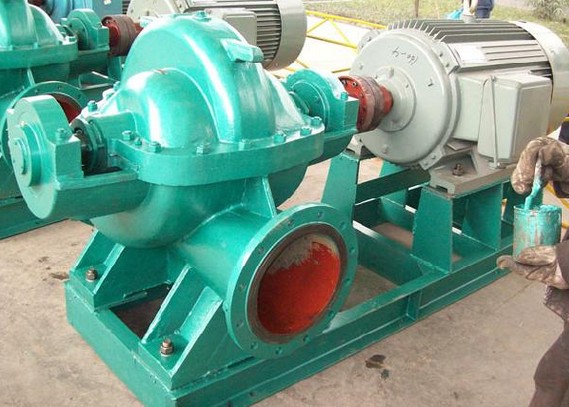

　　剛性聯軸器平行不對中時，兩轉子分別繞著各自的旋轉中間旋轉，但在聯結螺栓的強制作用下，存在著把偏移的兩軸心拉到一起的趨勢。在不對中的方向上，一個螺孔的旋轉半徑受到壓縮，另一個則受到拉伸，每轉動180°，各螺孔旋轉半徑拉伸和壓縮交變一次，作用在半聯軸器上的力也交變一次;每旋轉一周，則交變兩次，使轉子在徑向產生二倍頻振動，聯軸器兩側徑向振動的相位差為180°，是反相的。

　　剛性聯軸器角度不對中時，兩軸線相交成一定的角度，半聯軸器端面之間存在一定的張口。在聯結螺栓拉力的強制作用下，兩軸存在一個彎矩。轉子每旋轉一周，彎矩的作用方向交變一次，彎矩所引起的軸的彎曲變形也變化一次，從而使轉子在徑向產生工頻振動，聯軸器兩側徑向工頻振動是同相位的。此外，每旋轉一周，在螺栓拉力的作用下，半聯軸器還要帶著轉子沿軸向竄動一次，使轉子還要產生軸向工頻振動，聯軸器兩側軸向工頻振動的相位反相。

　　軸系不對中的實際情況，幾乎不存在單一的平行不對中或單一的角度不對中，往往是兩者同時存在的綜合不對中，因此剛性聯軸器不對中時，表現為既有二倍頻振動，又有工頻振動。
