給排水工程中常用的葉片泵
發(fā)布時間：2023-04-14點擊量：39
離心泵廠家為您分析 葉片式水泵構造形式繁多，除理論上按n，分類之外，工程應用中常從不同角度、構造特點及用途分類命名，下面按這類名稱來介紹在給排水工程中常用的一些葉片式水泵。
IS型單級單吸清水離心泵
IS型單級單吸消水離心泵是根據國際標準ISO 2858規(guī)定的性能和尺寸設計的.它是水泵行業(yè)首批采用此標準設計的新系列產品。該泵主要由泵體、泵蓋、葉輪、泵軸、密封環(huán)、軸套及懸架軸承部件等組成，如圖3.1所示。具有結構簡單，檢修方便等特點。其平均效率比老產品提高3.67%.
Is型單級單吸離心泵，用于輸送清水或物理性質與清水類似的其他液體.沮度不高于801C.
該泵的性能范圍:流量(Q) 6.3-r400m3/h;揚程(H) 5^-125m。轉速(，)1450r/min和2900r/min.
型號愈義示例:IS 80-65-160 (A)
Is—采用ISO國際標準的單級單吸清水離心泵:
80—水泵人Q直徑.mm
65—水泵出Q直徑.mm;
160—葉輪名義直徑，mm;
A—葉輪外徑經一次切削。

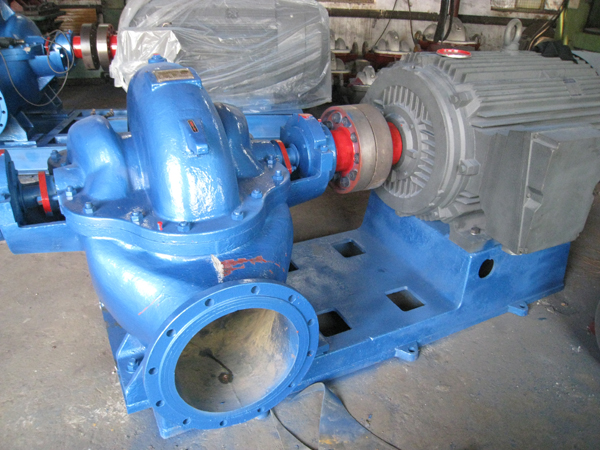

Sh型與SA. S的共同特點是泵殼分上下兩塊.接縫面水平.泵吸人口及壓出口均在下面一塊殼體上。在檢修時，只要卸下上面殼蓋即可，不必移動電機及管路。這類泵的正常出廠裝配形式為:向吸人口方向看去.原動機在泵的右邊。但也可根據泵站布置的需要.將原動機接在左方.但應在訂貨時向水泵廠提出此要求。
SA型泵中還有一種它是將SA型的泵軸改為立式，因此在上端軸承體內裝有止推軸承。習慣上把這種泵稱為臥式立泵，以減小泵房平面面積。
